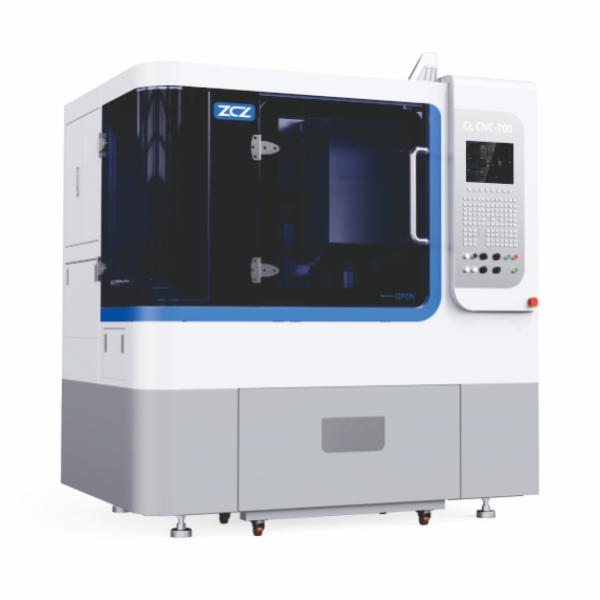

C.L-CNC-700
CNC全自动双站式花式机-四轴、五轴
花式加工效能提升全能专家,集五轴双工作站, 速度与难度的超级结晶品
功能

拥有五轴双工作站,同时加工胶架眼镜前框,从内圈、外圈、花式双工作站高效率一次成型,一分钟一副,具备10个轴向伺服驱动,从送料到加工全面由数据轻松掌控,调机简便,是加工新产品及翻单最快的加工专家。


配置
  • 原装进口特订1300W大惯量带刹车伺服电机

  • 10轴向伺服驱动

  • 德国阿尔法四轴五轴分割器

  • 原装台湾上银丝杆导轨

  • 特定加宽加长底盘

  • 9个星辰(森辰、华雕)油冷电主轴

  • 自动送料装置

  • 双工作站

  • 一次成型夹具摇篮

  • SMC台湾亚德客气缸

  • 人性化出料斗

优点
  • 简称“快”,是目前唯一一款五轴双站式多轴向、全方位数据记忆调机的设备,加工速度快、调机快。

技术参数
性能指标项标准值
X、Y、Z轴运动定位精度0.015mm
X、Y、Z轴重复定位精度         0.010mm
X、Y、Z轴工作行程 700mm*350mm*250mm
Ab轴夹具第四、第五轴精度0.015mm
工作台尺寸           600mm*410mm
主轴功率        1.5KW
主轴转速   3000-24000RMP
主轴数量       9个
变频器数量 台湾台达*2台
刀柄规格           ER16
快速移动速度  30m/min
工作电压  220V/三相
驱动系统 三洋交流伺服
操作系统新代系统+手执盒
气源压力     0.6MPA
床体重量    3000KG
机床尺寸 1900*1600*2200
