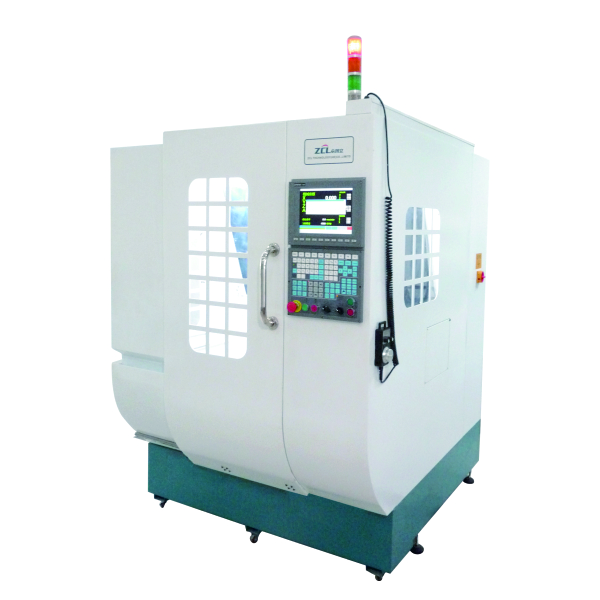

C.L-CNC-500
高精密雕铣机
三轴、四轴、五轴全自动
功能

全自动无须人员看管,省人,结合多道工艺工序为一体,一次性

全自动加工系列,是生产高精密五金系列产品的全自动设备,此

机采用全花岗岩大理石机身,床身精度达到UM级,且不易变形,

长久耐用。


配置
  • 原装伺服电机

  • 四轴五轴功能加装区

  • 华雕电主轴*2

  • 三轴工作平台

  • 油冷却循环系统

  • 原装台湾上银丝杆,德国Rexroth线性导轨

  • 防震大理石整机

优点
  • 省人、省事、省时间,一次性加工到位

  • 高精准度,所有尺寸标准统一

  • 人性化操作系统,进口配置,功能齐全,执行命令快速无误

  • 全自动夹具,调节方便,配备全缓冲系统,快速安全

技术参数
性能指标项       标准值
工作台面积(mm)      500*400
X、Y、Z轴运动定位精度       0.015mm
X、Y、Z轴重复定位精度            0.010mm
X、Y、Z轴工作行程            600mm*500mm*200mm
主轴端面至工作台面的距离      115-300
主轴孔锥度及主轴套外径BT30/¢95
操作系统新代系统+手执盒
主轴转速(rpm)         0—30000
三轴快速移动(m/min)    30m/min
工作台最重载重量(KG)              250
刀柄规格    BT30
工作电压380V/三相
机床尺寸(长宽高)(mm)1600*1500*2000
床体重量(KG)2500
